Trabajo con gráficas
Se puede cambiar la escala de las gráficas en el navegador, moverlas, obtener valores de sensores de los los puntos determinados.
La línea de la gráfica puede ser de puntos en los segmentos donde el intervalo entre mensajes es mayor que el valor introducido en la opción Intervalo máximo entre mensajes.

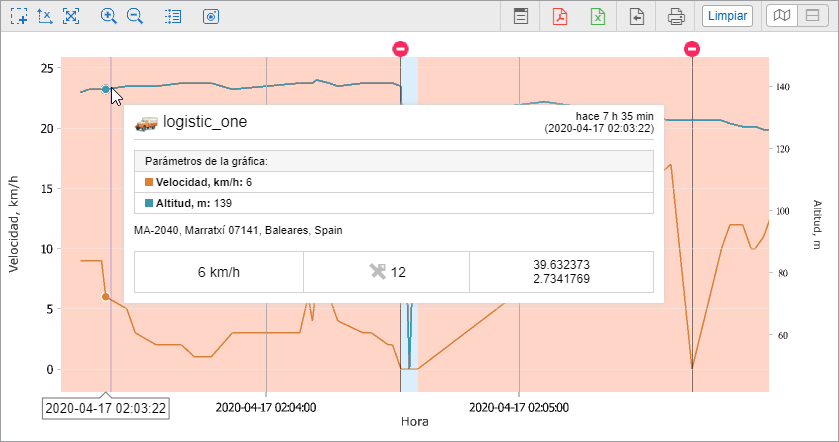

La barra de herramientas de gestionar la gráfica está sobre ella.
| Una vez apretado el botón, aparece la posibilidad de cambiar (aumentar) la escala de un área de gráfica arbitrario. Para hacerlo, hay que seleccionar el área necesaria con el botón izquierdo del ratón apretado. Se puede repetirlo cualquier cantidad de veces. |
| La conmutación del trabajo con un eje (X) al trabajo con dos ejes (XY). |
| Recuperación a la escala original de la gráfica. |
| Los botones de acercar y alejar gráfica cambian su escala dos veces en comparación con la zona visible. El centro de la gráfica se queda fijo. |
| El cambio entre estos dos modos permite ver información por una gráfica o por todas las gráficas disponibles al apuntar el cursor. Los valores de sensores en la descripción emergente se calculan teniendo en cuenta solo un mensaje. Si un sensor o su validador utiliza datos del mensaje anterior, el valor de este sensor se mostrará incorrectamente en la descripción emergente. |
| El botón permite guardar la zona visible de la gráfica junto con los ejes de coordenadas en el formato PNG. |
| El botón aparece en el modo Aspecto "dos informes" y permite aplicar los mismos cambios a ambas gráficas al mismo tiempo. |
Si en el eje X se muestra el tiempo, tras un clic en un punto de la gráfica se marca la posición que lo corresponde.
Transferir a mensajes
Esta opción es de ayuda para analizar los datos crudos de la unidad. Para solicitar mensajes de una unidad desde una gráfica, apriete el botón Transferir a mensaje
ubicado en la parte derecha del panel de herramientas. Haga clic en cualquier lugar de la gráfica. En resultado se abrirá el Panel de mensajes con los datos por el período indicado en el informe abiertos. Lo demás funciona por analogía con en proceso de transferir de un informe a mensajes.
Mientras cambiar entre las gráficas, el estado del botón se cambia automáticamente por el estado inicial.
Los demás botones funcionan del mismo modo que en los informes tabulares.
Leyenda

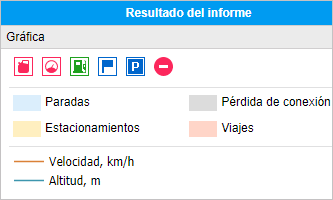

En el área de trabajo se muestra la leyenda de la gráfica. La leyenda está dividida en secciones y contiene información sobre las gráficas elegidas y sus parámetros. Por un clic en el nombre del elemento en la leyenda se puede activar o desactivar su visualización en la gráfica (por defecto se muestran todos).
