Настройка коэффициента температуры
Любая жидкость может сжиматься или расширяться при разной температуре, поэтому показания датчика уровня топлива могут быть недостаточно точными без учета температуры в топливном баке или, например, в цистерне. В таком случае, для получения более точных вычислений уровня топлива необходимо также создать датчик типа Коэффициент температуры. Он позволяет рассчитать коэффициент температуры на основе параметра, в котором приходят данные о температуре или напряжении.
Перед созданием датчика коэффициента температуры необходимо узнать коэффициенты для максимальной и минимальной температур. Для этого нужно:
- В спецификации используемого датчика уровня топлива узнать, при какой максимальной и минимальной температуре он может работать.
- Узнать номинальную температуру эталонного объема, то есть температуру, при которой объем топлива считается верным и для его расчета не требуется применять коэффициент температуры.
- Узнать плотность используемого топлива (ρ).
Рассмотрим пример со следующими данными:
- tмакс = +100 и tмин = -60°С (максимальная и минимальная температуры);
- tэталон = +20°С (номинальная температура эталонного объема);
- 0.89 t/m3 (плотность дизельного топлива).
Используя перечисленные выше данные, необходимо рассчитать значения коэффициентов по формулам:
Таким образом, должны получиться следующие значения:
После того как значения рассчитаны, необходимо создать датчик коэффициента температуры. Для этого сделайте следующее:
-

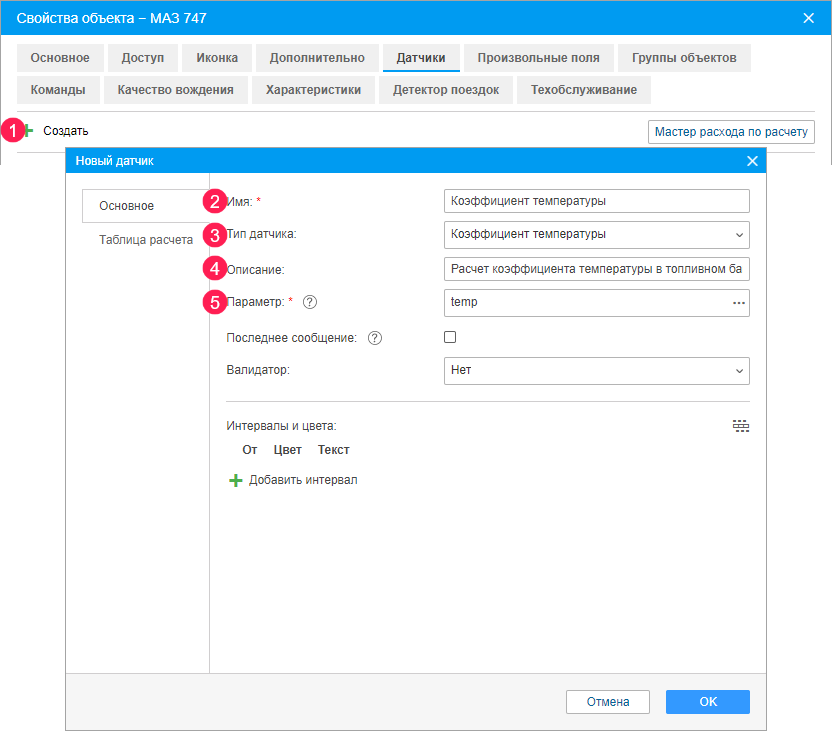

На вкладке Sensors в свойствах объекта нажмите на Создать (
).
-
Введите имя датчика.
-
Выберите тип датчика Коэффициент температуры.
-
При необходимости добавьте описание.
-
Укажите параметр, в котором приходят данные о температуре.
-

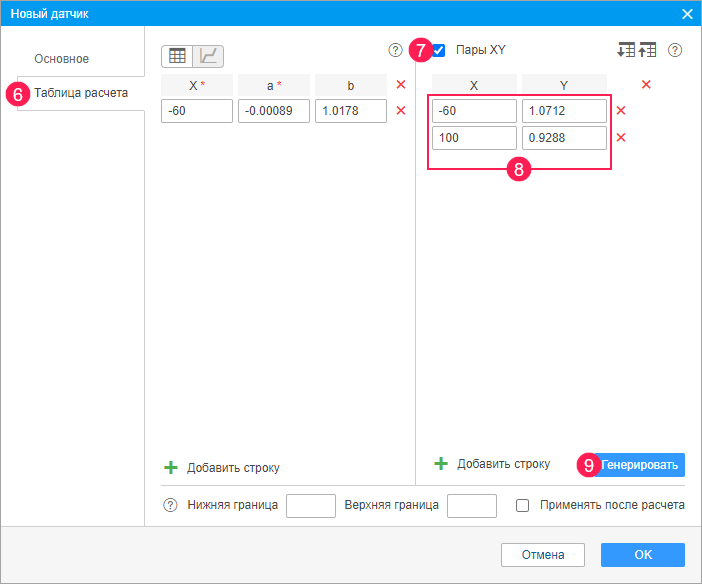

Перейдите на вкладку Таблица расчета.
-
Активируйте инструмент Пары XY.
-
Добавьте пары с коэффициентами для минимальной и максимальной температур, используя рассчитанные значения.
-
Нажмите на кнопку Генерировать.
-

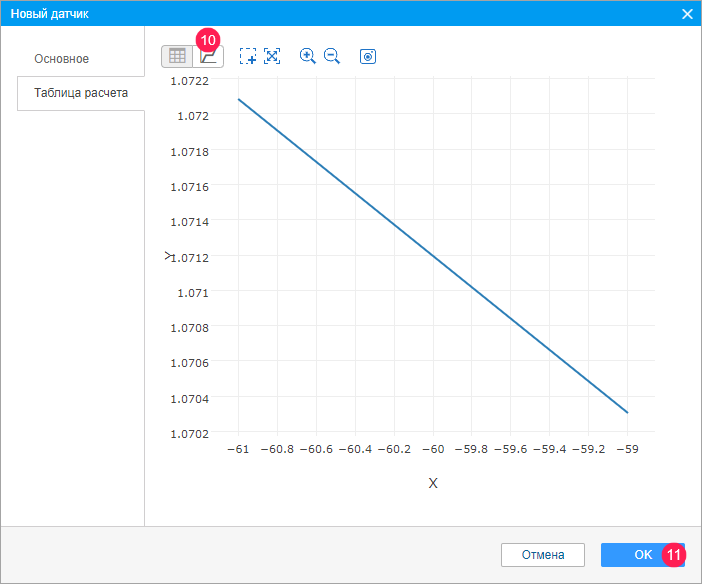

Если необходимо увидеть результат расчета на графике, нажмите на иконку
над таблицей.
-
Нажмите ОК.
Если в параметре приходят данные не о температуре, а о напряжении, то вместо минимальной, максимальной и эталонной температур необходимо знать минимальное и максимальное напряжение, а также номинальное напряжение эталонного объема и выполнять расчеты на основе этих данных.

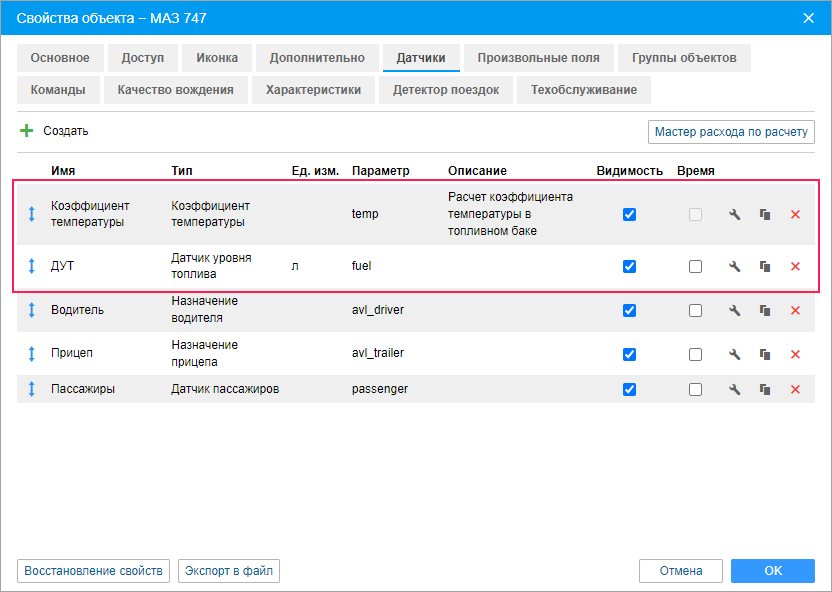

Коэффициент температуры влияет только на расчеты, которые ведутся по датчику уровня топлива.
