Подготовка данных

Среди важных вещей следует выделить следующие:

  • Опция: Игнорировать сообщения после начала движения;
  • Разница в понятиях: Данные по пробегу и Данные по времени.

Игнорировать сообщения после начала движения

Copied!
... → блок "Определение заправок/сливов топлива""Игнорировать сообщения после начала движения"

Данная опция позволяет исключить сообщения после начала движения в течение обозначенного промежутка времени в секундах. Приграничные с игнорируемым интервалом сообщения соединяются отрезком.

Алгоритм таков.

  1. Берется сообщение начала движения – оно используется для определения количества сообщений, которые будут игнорироваться.
  2. Будем считать его приграничным сообщением слева.
  3. Затем ко времени данного сообщения прибавляется указанное в опции количество секунд, формируется конечное время игнорируемого интервала.
  4. Все сообщения ДУТ, попавшие в указанный временной интервал, игнорируются при обработке данных.
  5. Первое сообщение, которое следует за игнорируемым временным интервалом (п. 3), считаем приграничным сообщением справа.
  6. Приграничные сообщения слева и справа соединяются отрезком (вместо построения графика по игнорируемым сообщениям соответственно).

Увидеть подобную коррекцию можно на обработанных графиках (ее нет на графиках с необработанными данными).

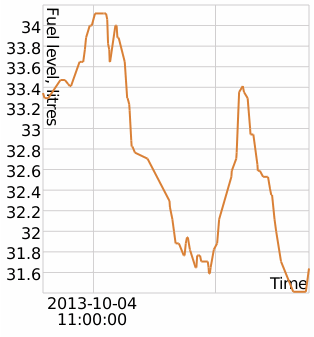

График без активированного режима игнорирования:

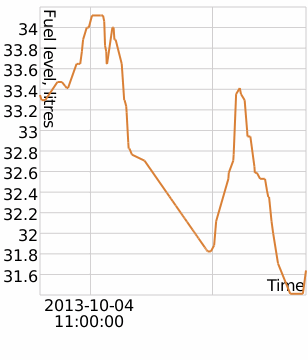

График с включенным режимом игнорирования:

Данные по пробегу и Данные по времени

Copied!
... → блок "Определение заправок/сливов топлива""Расчет заправок по времени"
... → блок "Определение заправок/сливов топлива""Расчет сливов по времени"
... → блок "Датчики уровня топлива""Рассчитывать расход топлива по времени"

Сходимость данных гарантируется при одновременном включении/выключении указанных опций:

  • расчет заправок по времени;
  • расчет сливов по времени;
  • рассчитывать расход топлива по времени.

При включенных опциях Данные по времени (три вышеуказанных) на оси абсцисс будет отложено время:

  • расход топлива/работа на холостом ходу будет представлять собой постепенно убывающую кривую;
  • сливы/заправки – резкое падение/подъем уровня топлива на коротком промежутке времени (время заправки/слива).

При выключенных опциях Данные по времени (данные будут считаться по пробегу) на оси абсцисс будет указываться пробег:

  • расход топлива в движении будет иметь вид убывающей кривой;
  • работа на холостом ходу будет обозначена как вертикальное падение уровня топлива (поскольку не было увеличения пробега);
  • сливы/заправки на остановках – обозначены вертикальным падением/подъемом уровня топлива.
