Tipos de gráficos

Esta tradução foi feita automaticamente. Para obter informações mais precisas, consulte a versão em inglês.

Os gráficos disponíveis nos relatórios podem ser divididos em duas categorias: regulares e speciales.

Os gráficos regulares se diferenciam pelo fato de que o eixo X sempre representa o tempo, e os dados para o eixo Y são selecionados da lista na aba Dados:

• Velocidade (km/h ou mph)
• Altitude (meters or feet)
• Motor ligado (ligado/desligado)
• Sensor de eficiência do motor
• Tensão (volts)
• Temperatura (graus Celsius)
• Rotações do motor (rpm)
• Peso da carga
• Sensores contadores
• Sensores personalizados
• Sensores digitais personalizados (ligado/desligado)
• Quilometragem absoluta
• Quilometragem em viagens
• Quilometragem instantânea
• Nível de combustível (litros ou galões)
• Nível de combustível processado (litros ou galões)
• Consumo de combustível por ImpFCS
• Consumo de combustível por AbsFCS
• Consumo de combustível por InsFCS
• Consumo de combustível por FLS
• Consumo de combustível por cálculo
• Consumo de combustível por tarifa
• Nível de bateria
• Nível de bateria processado
• Consumo de bateria

Você pode selecionar no máximo 6 variáveis para um gráfico. No entanto, várias linhas podem corresponder a uma variável, por exemplo, Velocidade e Velocidade (suavizada). Portanto, o número resultante de linhas selecionadas pode ser maior que 6.

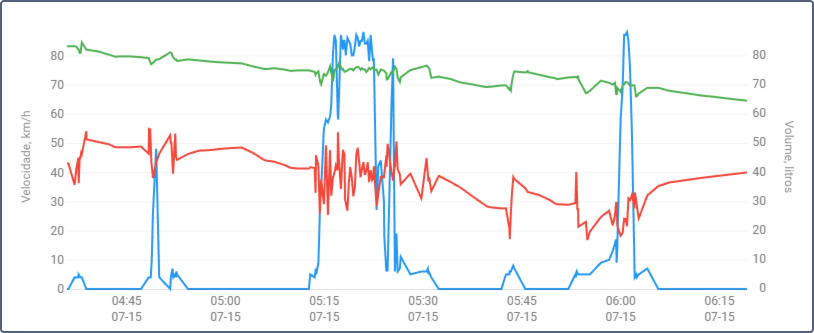

A imagem abaixo mostra o gráfico de velocidade combinado com o gráfico de nível de combustível. Para obter esse gráfico, é necessário definir o tipo de gráfico como Regular e selecionar os dados Velocidade, Velocidade (suavizado) e Nível de combustível.

Cada curva em um gráfico recebe sua própria cor. No bloco Resultado do Relatório, à esquerda, você pode ver qual cor corresponde a cada curva, junto com seus nomes e unidades de medida. As informações sobre as curvas são obtidas do modelo de relatório.

Os nomes das linhas do gráfico podem ser alterados em suas propriedades no modelo de relatório. No entanto, se a linha é exibida com base nas leituras do sensor, então recebe o nome do sensor. Os sensores cujas leituras devem ser exibidas no gráfico são selecionados em suas configurações.

Clique no nome da curva na seção Resultado do Relatório para ativar/desativar sua exibição no gráfico.

A maioria dos gráficos de linha do tipo Regular têm duas versões: sem suavização e com suavização. As versões suavizadas são indicadas entre parênteses após o nome da linha do gráfico, por exemplo, Velocidade (suavizada).

A suavização afeta a aparência das linhas do gráfico. Gráficos sem suavização são construídos estritamente de mensagem a mensagem, resultando em contornos angulares. Gráficos suavizados usam um algoritmo de suavização predefinido para criar curvas mais suaves. Esse algoritmo é o mesmo para todos os gráficos e não pode ser personalizado.

O algoritmo de suavização aplica um filtro mediano com um tamanho de janela calculado como o número total de pontos dividido por 100.

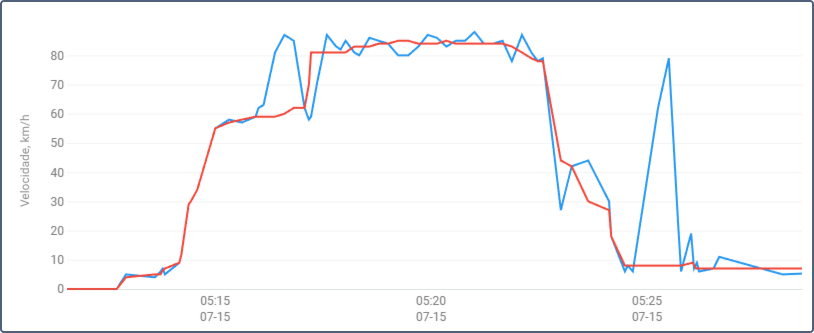

Abaixo está um exemplo de um gráfico no qual uma linha azul mostra um gráfico de velocidade sem suavização, e uma linha vermelha mostra um gráfico de velocidade suavizado.

Os seguintes gráficos são suavizados:

• Sensores digitais personalizados (suavizados)
• Sensores personalizados (suavizados)
• Rotações do motor (suavizadas)
• Consumo de combustível por AbsFCS (suavizado)
• Consumo de combustível por FLS (suavizado)
• Consumo de combustível por ImpFCS (suavizado)
• Consumo de combustível por InsFCS (suavizado)
• Consumo de combustível por fórmula (suavizado)
• Consumo de combustível por tarifas (suavizado)
• Quilometragem instantânea (suavizada)
• Velocidade (suavizada)
• Temperatura (suavizada)
• Tensão (suavizada)

A suavização é independente do nível de filtragem indicado nas propriedades do sensor. Os dados de sensor filtrados são mostrados em gráficos suavizados e gráficos sem suavização.

Se o nível de filtragem estiver definido nas propriedades do sensor e você gerar um gráfico suavizado, os dados do sensor são filtrados e depois suavizados, ou seja, processados duas vezes.

Exemplo. O nível de filtragem do sensor de temperatura está definido. O gráfico Regular com as linhas Temperatura e Temperatura (suavizada) é gerado. A linha Temperatura é construída com base nos valores filtrados. A linha Temperatura (suavizada) usa os dados filtrados do sensor que são posteriormente processados pelo algoritmo de suavização.

Dois gráficos de nível de combustível estão disponíveis entre os gráficos do tipo Regular:

Diferentemente dos gráficos especiais de nível de combustível, os gráficos regulares mostram dados apenas na proporção litro-tempo. No entanto, você pode selecionar outros dados, como tensão, para que sejam exibidos no gráfico com o nível de combustível.

Os gráficos do tipo Regular, que exibem o nível e o consumo da bateria, mostram a mudança nesses dados em relação ao tempo. Você pode sobrepor outros gráficos a eles.

Quatro tipos de gráficos de quilometragem podem ser criados: quilometragem absoluta, quilometragem em viagens, quilometragem instantânea e quilometragem instantânea suavizada. Os dois primeiros mostram como a quilometragem mudou (aumentou) ao longo do tempo. O gráfico Quilometragem absoluta é construído com base em todas as mensagens, o que significa que qualquer imprecisão e dados discrepantes afetam o gráfico resultante. O gráfico Quilometragem em viagens exibe os dados levando em conta as configurações do detector de viagens.

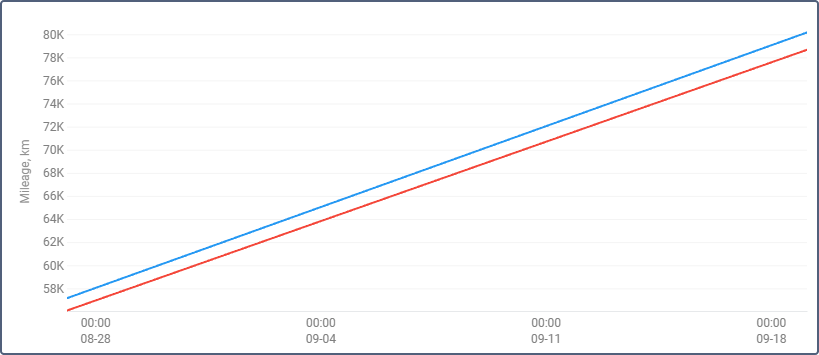

A imagem abaixo mostra o gráfico com curvas para quilometragem absoluta (azul) e quilometragem em viagens (vermelho).

O gráfico Quilometragem instantânea representa os dados na forma de quilometragem da mensagem anterior para a atual, ou seja, a diferença na distância entre duas mensagens adjacentes. Este tipo de gráfico pode ser útil para detectar quilometragem excessiva durante perda de conexão, ou para detectar adições falsas à quilometragem em casos onde ela é determinada por sensores especiais (veja as configurações do contador de quilometragem nas propriedades da unidade). A quilometragem instantânea pode ser suavizada.

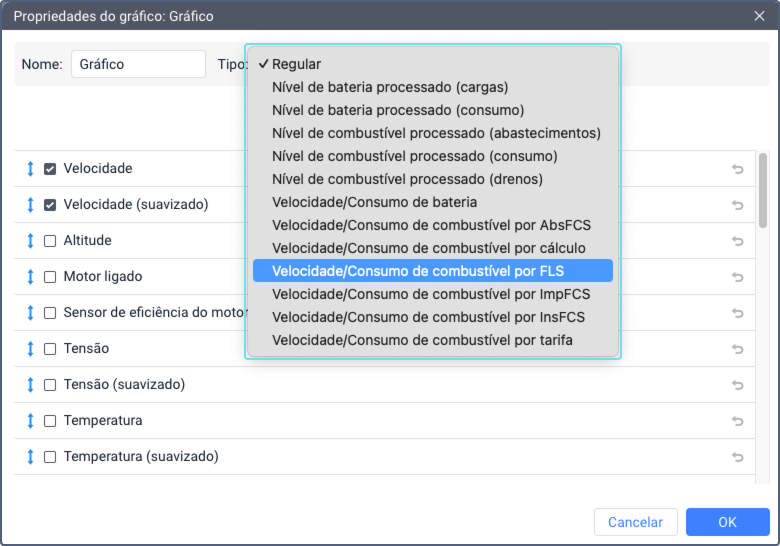

Além dos gráficos regulares, os seguintes gráficos especiais estão disponíveis:

• Nível da bateria processado (cargas)
• Nível da bateria processado (consumo)
• Nível de combustível processado (abastecimentos)
• Nível de combustível processado (consumo)
• Nível de combustível processado (drenos)
• Velocidade/Consumo da bateria
• Velocidade/Consumo de combustível por AbsFCS
• Velocidade/Consumo de combustível por cálculo
• Velocidade/Consumo de combustível por FLS
• Velocidade/Consumo de combustível por ImpFCS
• Velocidade/Consumo de combustível por InsFCS
• Velocidade/Consumo de combustível por tarifa

As configurações para esses gráficos são fixas e não podem ser alteradas. A edição está disponível apenas para o nome do gráfico. Além disso, é possível selecionar os sensores necessários (indicar a máscara do sensor).

O gráfico especial Nível de bateria processado mostra os dados sobre o nível da bateria que são levados em conta ao detectar cargas e determinar o nível da bateria nas tabelas de relatórios.

O gráfico mostra a dependência do nível da bateria em relação ao tempo (kWh/tempo). O gráfico é processado levando em conta o tipo de filtragem selecionado nas configurações do sensor.

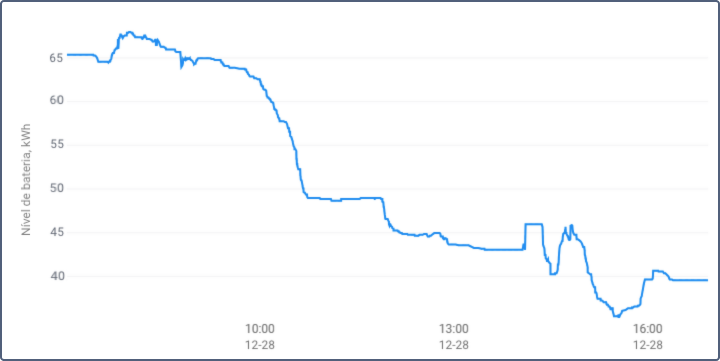

A imagem abaixo mostra o gráfico Nível de bateria processado (consumo). Antes de gerá-lo, a filtragem mediana adaptativa foi configurada para o sensor de nível da bateria.

O gráfico especial Nível de combustível processado mostra os valores que são usados ao calcular o nível de combustível, abastecimentos e drenos nas tabelas.

O gráfico mostra a dependência do nível de combustível em relação à quilometragem (litros/quilometragem). Ele também pode mostrar a dependência do nível de combustível em relação ao tempo (litros/tempo) se a opção Calcular o consumo de combustível por tempo estiver ativada nas configurações do sensor. Em ambos os casos, o gráfico é processado levando em conta a filtragem que também é definida nas configurações do sensor.

O gráfico especial Nível de combustível processado deve ser distinguido de dois gráficos regulares semelhantes.

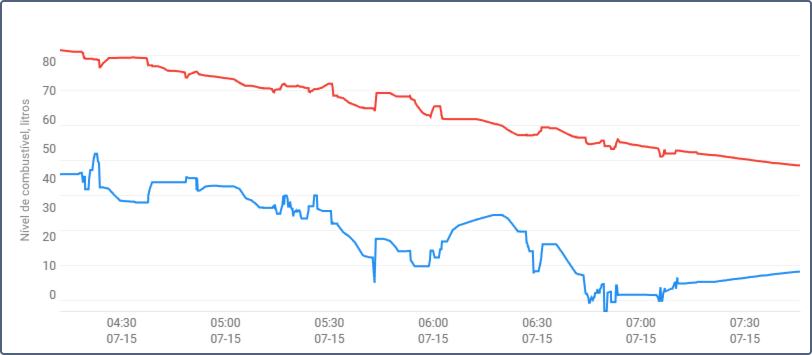

A imagem abaixo mostra o gráfico especial Nível de combustível processado (consumo). A opção Calcular o consumo de combustível por tempo está habilitada, a filtragem mediana está configurada, o nível de filtragem é 3.

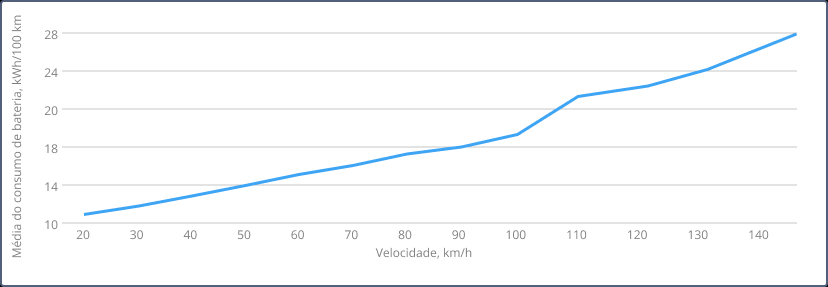

O gráfico mostra a dependência do consumo da bateria em relação à velocidade. Os dados do gráfico são obtidos das leituras do sensor de nível da bateria.

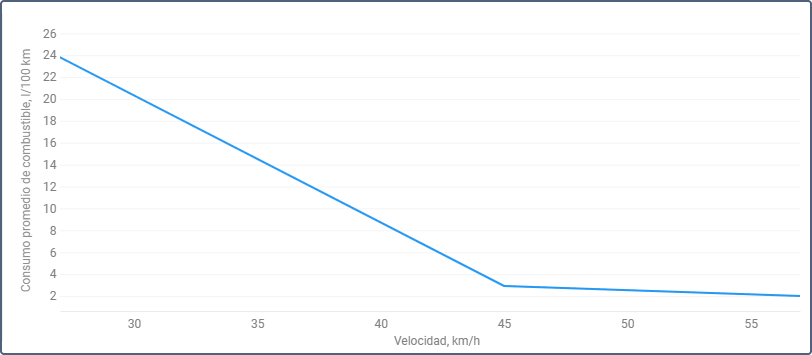

Este gráfico mostra a dependência do consumo médio de combustível em relação à velocidade. Os dados para ele são obtidos de sensores de consumo de combustível de diferentes tipos (como de impulso, absoluto, instantâneo) ou sensor de nível de combustível, ou consumo predefinido por cálculo ou tarifa. Os métodos de cálculo devem ser especificados nas propriedades dos sensores necessários.
