Cercas eletrônicas

Esta tradução foi feita automaticamente. Para obter informações mais precisas, consulte a versão em inglês.

Para executar um relatório com a tabela Cercas eletrônicas, você precisa ter o direito de acesso Visualizar cercas eletrônicas ao recurso a que pertencem as cercas eletrônicas e ao recurso em que o modelo de relatório foi criado.

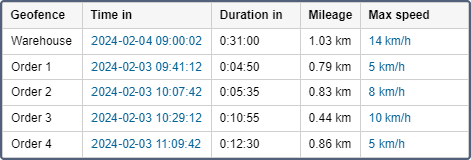

A tabela Cercas eletrônicas contém informações sobre as cercas eletrônicas visitadas por uma unidade. Por padrão, ela mostra intervalos quando a unidade estava dentro de uma cerca eletrônica. Usando a opção Tipo de intervalo nas configurações da tabela, você pode selecionar se deseja mostrar intervalos dentro da cerca eletrônica, fora, ou ambos. Os limites do intervalo são definidos pela opção Saída da cerca eletrônica nas configurações do modelo de relatório. Você também pode usar esta tabela para ver o número total de visitas por cerca eletrônica adicionando a coluna Visitas e combinando-a com o agrupamento (por exemplo, por cerca eletrônica, dia ou mês).

Ao adicionar esta tabela a um relatório, você deve selecionar uma ou mais cercas eletrônicas na seção Cercas eletrônicas/Unidades das configurações da tabela. Você pode utilizar as cercas eletrônicas do recurso no qual o modelo de relatório é criado e as cercas eletrônicas de outros recursos aos quais o usuário tem o direito de acesso Visualizar cercas eletrônicas. O recurso é selecionado na lista suspensa acima da lista de cercas eletrônicas. Você também pode selecionar a opção Todas para que a lista contenha as cercas eletrônicas de todos os recursos aos quais o usuário tem o direito de acesso necessário. As cercas eletrônicas na lista são ordenadas por nome. Para encontrar uma rapidamente, use o filtro dinâmico.

A tabela Cercas eletrônicas pode incluir as colunas descritas abaixo.

Coluna Descrição
Cerca eletrônica O nome da cerca eletrônica.

Se o tipo de intervalo for Fora da cerca eletrônica, a coluna exibe Fora das cercas eletrônicas em vez do nome da cerca eletrônica.
Tipo Polígono, linha, círculo, unidade (se unidades forem selecionadas em vez de cercas eletrônicas no modelo de relatório).

Se o tipo de intervalo for Fora da cerca eletrônica, um traço é exibido.
Área A área total da cerca eletrônica (se o sistema métrico for usado, a área é indicada em hectares).

Se o tipo de intervalo for Fora da cerca eletrônica, um traço é exibido.
Perímetro O perímetro da cerca eletrônica. O perímetro para uma linha é seu comprimento (a espessura da linha não é considerada).

Se o tipo de intervalo for Fora da cerca eletrônica, um traço é exibido.
Descrição A descrição da cerca eletrônica (retirada das propriedades da cerca eletrônica).

Se o tipo de intervalo for Fora da cerca eletrônica, um traço é exibido.
Hora de entrada A hora em que a unidade entrou na cerca eletrônica.

Se o tipo de intervalo for Fora da cerca eletrônica, a coluna mostra a hora em que a unidade saiu da cerca eletrônica e entrou na área externa.
Hora de saída A hora em que a unidade saiu da cerca eletrônica.

Se o tipo de intervalo for Fora da cerca eletrônica, a coluna mostra a hora em que a unidade saiu da área externa da cerca eletrônica e entrou na cerca eletrônica.
Duração em A duração da visita.

Se o tipo de intervalo for Fora da cerca eletrônica, a coluna mostra a duração da permanência da unidade fora da cerca eletrônica.
Tempo total O tempo decorrido desde o início até o fim da visita. Recomenda-se usar esta coluna em combinação com o parâmetro de agrupamento ou a linha Total. Se a linha Total estiver configurada na tabela, ela mostra todo o tempo que passou desde o início da primeira visita até o fim da última.

Se o tipo de intervalo for Fora da cerca eletrônica, a coluna mostra o tempo gasto fora da cerca eletrônica, do início ao fim. Se a linha Total for adicionada à tabela com os intervalos Fora da cerca eletrônica, esta coluna mostra a duração total desde o início da primeira saída até o fim da última saída da cerca eletrônica.
Duração de estacionamentos O tempo gasto em estacionamentos.
Tempo entre O tempo entre sair e entrar em uma mesma cerca eletrônica. É determinado se a unidade visitou a cerca eletrônica pelo menos duas vezes.

Se o tipo de intervalo for Fora da cerca eletrônica, a coluna mostra o tempo entre entrar e sair da mesma área fora da cerca eletrônica. É determinado se a unidade entrou na mesma área fora da cerca eletrônica pelo menos duas vezes.
Quilometragem A quilometragem dentro da cerca eletrônica.
Quilometragem (ajustada) A quilometragem sujeita ao coeficiente definido nas propriedades da unidade (na aba Avançadas).
Quilometragem inicial O valor do sensor de quilometragem quando a unidade entrou na cerca eletrônica.
Quilometragem final O valor do sensor de quilometragem quando a unidade deixou a cerca eletrônica.
Horas de motor iniciais O valor do sensor de horas absolutas do motor quando a unidade entrou na cerca eletrônica.
Horas de motor finais O valor do sensor de horas absolutas do motor quando a unidade deixou a cerca eletrônica.
Contador O valor do sensor contador.
Contador inicial O valor do contador quando a unidade entrou na cerca eletrônica.
Contador final O valor do contador quando a unidade deixou a cerca eletrônica.
RPM médio do motor A taxa média de rotações do motor.
RPM máximo do motor A taxa máxima de rotações do motor.
Temperatura média O valor médio da temperatura registrado dentro da cerca eletrônica.
Temperatura mínima O valor mínimo de temperatura registrado dentro da cerca eletrônica.
Temperatura máxima O valor máximo de temperatura registrado dentro da cerca eletrônica.
Temperatura inicial O valor da temperatura ao entrar na cerca eletrônica.
Temperatura final O valor da temperatura ao sair da cerca eletrônica.
Quilometragem entre A quilometragem percorrida desde a saída até a entrada em uma mesma cerca eletrônica.

Se o tipo de intervalo for Fora da cerca eletrônica, a coluna mostra a quilometragem percorrida entre a entrada e a saída da mesma área fora da cerca eletrônica. É determinada se a unidade entrou na mesma área fora da cerca eletrônica pelo menos duas vezes.
Quilometragem entre (ajustada) A quilometragem entre ajustada ao coeficiente de quilometragem.
Velocidade média A velocidade média com que a unidade se moveu na cerca eletrônica. Veja como a velocidade média é calculada na página Dados em relatórios.
Velocidade máxima A velocidade máxima com que a unidade se moveu na cerca eletrônica.
Motorista O nome do motorista (se disponível).
Reboque O nome do reboque (se foi vinculado).
Visitas O número de visitas à cerca eletrônica durante o intervalo do relatório. Útil ao agrupar os dados da tabela por anos, meses, semanas, dias ou turnos, e em relatórios sobre grupos de unidades. Visitas repetidas pela mesma unidade são contadas separadamente.
Combustível consumido A quantidade de combustível consumido detectada por qualquer tipo de sensor de combustível. Se estiverem disponíveis vários sensores, seus valores são somados.
Consumido por ImpFCS O volume de combustível detectado por um sensor de consumo de combustível de impulso.
Consumido por AbsFCS O volume de combustível detectado por um sensor de consumo absoluto de combustível.
Consumido por InsFCS O volume de combustível detectado por um sensor de consumo instantâneo de combustível.
Consumido por FLS O volume de combustível detectado por um sensor de nível de combustível.
Consumido por cálculo O volume de combustível calculado por fórmulas.
Consumido por cálculo para FLS O volume de combustível calculado por fórmulas para o sensor de nível de combustível (FLS).
Consumido por tarifa O volume de combustível calculado por tarifa.
Energia consumida A quantidade de energia da bateria em kWh consumida enquanto a unidade estava dentro da cerca eletrônica. É calculada usando as leituras do sensor de nível da bateria.
Consumo médio de combustível O consumo médio de combustível por qualquer tipo de sensor de combustível. Se vários sensores estiverem disponíveis, seus valores são somados.
Consumo médio por ImpFCS O consumo médio de combustível dentro da cerca eletrônica detectado por um sensor de consumo de combustível de impulso.
Consumo médio por AbsFCS O consumo médio de combustível dentro da cerca eletrônica detectado por um sensor de consumo absoluto de combustível.
Consumo médio por InsFCS O consumo médio de combustível dentro da cerca eletrônica detectado por um sensor de consumo instantâneo de combustível.
Consumo médio por FLS O consumo médio de combustível dentro da cerca eletrônica detectado por um sensor de nível de combustível.
Consumo médio por cálculo O consumo médio de combustível dentro da cerca eletrônica calculado por fórmulas.
Consumo médio por cálculo para FLS O consumo médio de combustível dentro da cerca eletrônica calculado por fórmulas para o sensor de nível de combustível (FLS).
Consumo médio por tarifa O consumo médio de combustível dentro da cerca eletrônica calculado por tarifa.
Consumo médio de energia O consumo médio de bateria em kWh por 100 km ou milhas enquanto a unidade estava dentro da cerca eletrônica. É calculado usando as leituras do sensor de nível da bateria.
Pontuação As penalidades calculadas para os critérios ajustados de Condução Ecológica. Você pode configurar a opção Média de pontuação para linhas de agrupamento (cabeçalhos de grupo) nas configurações de relatório.
Classificação Os pontos de penalidade convertidos para um sistema de classificação de 10 pontos.
Valor médio de sensor personalizado O valor médio do sensor personalizado registrado dentro da cerca eletrônica.
Valor mín. de sensor personalizado O valor mínimo do sensor personalizado registrado dentro da cerca eletrônica.
Valor máx. de sensor personalizado O valor máximo do sensor personalizado registrado dentro da cerca eletrônica.
Valor inicial de sensor personalizado O valor do sensor personalizado registrado quando a unidade entrou na cerca eletrônica.
Valor final de sensor personalizado O valor do sensor personalizado registrado quando a unidade deixou a cerca eletrônica.
Notas Uma coluna vazia para seus comentários personalizados.
Vídeo Arquivos salvos dentro da cerca eletrônica usando o módulo Vídeo.
Imagem As imagens recebidas da unidade. Para saber como visualizar imagens em relatórios, consulte Visualizar imagens.

Em vez de cercas eletrônicas, você pode selecionar unidades nas configurações da tabela Cercas eletrônicas. Você deve indicar o raio para essas unidades (em metros). Neste caso, as unidades são consideradas como cercas eletrônicas móveis, e a atividade da unidade selecionada é analisada em relação a essas cercas eletrônicas móveis. O acesso Requisitar relatórios e mensagens é necessário para essas unidades.

As cercas eletrônicas desta tabela podem ser exibidas no mapa. Para isso, ative a opção Cercas eletrônicas no modelo de relatório.

Ver relatórios relacionados: Cercas eletrônicas não visitadas, Viagens entre cercas eletrônicas.

Configurações

Você pode aplicar as seguintes configurações à tabela Cercas eletrônicas:

Agrupamento e classificação

Você pode agrupar os dados da tabela Cercas eletrônicas pelos seguintes parâmetros: total, cerca eletrônica, ano, estação, mês, semana, dia, dia do mês, data, turno, duração. Em relatórios sobre grupos de unidades, também é possível agrupar os dados por unidade. Você também pode classificar os dados da tabela.

Filtragem de intervalos

Você pode aplicar os seguintes filtros à tabela Cercas eletrônicas:

Em relatórios sobre grupos de unidades, o filtro Nome do sensor personalizado está disponível em vez de Máscaras de sensores personalizados.

Perguntas e respostas

Os relatórios mostram quilometragem incorreta. O que devo fazer?

Possíveis explicações e ações:

1. Valores discrepantes de dados.

Para detectar tais discrepâncias, crie um percurso do movimento da unidade para o período apropriado. Os dados discrepantes são exibidos no percurso como linhas tracejadas.

Formas de superar as discrepâncias:

  • Ative a filtragem das informações de posição da unidade nas mensagens (na aba Avançadas das propriedades da unidade). Isso não afeta as mensagens antigas e se aplica apenas às novas.
  • Para corrigir dados nos relatórios, altere as configurações de detecção de viagens, em particular, reduza a Distância máxima entre mensagens e aumente o Número mínimo de satélites.

2. Configurações ou funcionamento incorretos do contador de quilometragem.

Verifique as configurações do contador de quilometragem na aba Básicas das propriedades da unidade.

Os relatórios exibem os dados sobre a vinculação manual do motorista após o período de armazenamento de dados expirar?

Sim, mas apenas se o motorista não tiver tido outras vinculações desde que foi vinculado pela última vez à unidade.

Qual é a diferença entre o cálculo do nível de combustível por tempo e por quilometragem?

1. Cálculo por quilometragem

Em uma situação padrão, todos os cálculos do nível de combustível são feitos por quilometragem. Isso significa que os dados do FLS são considerados apenas durante os intervalos de movimento (viagens). Essas viagens são definidas de acordo com os parâmetros configurados no detector de viagens.

Os drenos e abastecimentos são detectados se houver diferença entre o nível de combustível no intervalo de movimento seguinte (X) e o nível de combustível no intervalo de movimento anterior (Y). Se (X - Y) > 0, é um abastecimento; se (X - Y) < 0, é um dreno; se X = Y, não é nenhum dos dois. Naturalmente, os dados recebidos do FLS podem ter alguma imprecisão. Por isso, para evitar falsos drenos e abastecimentos, defina os seguintes parâmetros nas propriedades do FLS:

  • volume mínimo de abastecimento,
  • volume mínimo de dreno,
  • duração mínima da parada para detectar um dreno de combustível,
  • entre outros.

2. Cálculo por tempo

Este tipo de cálculo é mais complexo e se baseia no seguinte algoritmo: a velocidade de redução do nível de combustível de acordo com o FLS é comparada com o consumo calculado matematicamente. O cálculo por tempo é necessário para unidades estacionárias. Ele também é amplamente usado em unidades em movimento, por exemplo, para controlar drenos durante o movimento.

Exemplo

Um veículo permaneceu em um estacionamento por 10 horas. O combustível foi retirado em pequenas porções durante todo o período de estacionamento. Como resultado, 60 litros de combustível foram drenados. É possível determinar se foi um dreno ou consumo de combustível de acordo com o estado do sensor de ignição da unidade.

Por que o consumo por cálculo matemático não funciona?

Como o mecanismo de consumo por cálculo matemático se baseia nos valores do sensor de ignição, verifique as propriedades e o funcionamento desse sensor. Talvez o sensor não tenha sido criado ou o consumo de combustível indicado em suas propriedades seja de 0 l/h.

Como configurar o consumo por cálculo matemático se a unidade não tiver ignição?

Você pode usar uma das abordagens descritas abaixo.

Variante 1

Crie um sensor de ignição virtual. Recomendamos usar a velocidade média (speed+#speed)/const2 como parâmetro.

Variante 2

Mesmo que você não tenha instalado um sensor de ignição na unidade ou não tenha certeza do nome do parâmetro responsável pela ignição, os parâmetros do dispositivo podem conter alguma característica que corresponda ao funcionamento do motor. Para usá-la, compare duas mensagens da unidade: uma em que a ignição provavelmente está desligada e outra em que está ligada.

Exemplo

Durante um longo intervalo de tempo, a unidade envia aproximadamente o seguinte conjunto de parâmetros:

Copied!
hdop=1, odo=0, adc2=2.0475, adc12=1037, c1=0, c2=0, c3=0, c4=0, mcc=260, mnc=2, lac=56720, cell_id=43811, ta=1,
gsm_lvl=55, total_fuel=407154, can_fls=101, can_taho=4797, can_engine_hrs=230420, can_mileage=137603392, engine_temp=123,
srv_dist=0, j1939_air_temp=9072, J1708_eng_hrs=230420, J1708_fl_used=430282, J1708_fl_lvl=101, I/O=80/0

Durante o movimento a uma certa velocidade, aproximadamente o seguinte:

Copied!
hdop=1, odo=847.358764648, adc2=2.3595, adc12=1117, c1=0, c2=0, c3=0, c4=0, mcc=260, mnc=2, lac=56720, cell_id=60167,
ta=1, gsm_lvl=71, total_fuel=407178, can_fls=101, can_taho=9940, can_engine_hrs=230447, can_mileage=137609550,
engine_temp=124, srv_dist=0, j1939_air_temp=9353, J1708_eng_hrs=230447, J1708_fl_used=430307, J1708_fl_lvl=101, I/O=d1/0

Imediatamente antes do início do movimento, em geral, a ignição é ligada:

Copied!
hdop=1, odo=0, adc2=1.4937, adc12=895, c1=0, c2=0, c3=0, c4=0, mcc=260, mnc=2, lac=56720, cell_id=60268, ta=2,
gsm_lvl=64, total_fuel=407166, can_fls=100, can_taho=996, can_engine_hrs=230439, can_mileage=137605711, engine_temp=120,
srv_dist=0, j1939_air_temp=9369, J1708_eng_hrs=230439, J1708_fl_used=430295, J1708_fl_lvl=100, I/O=80/0

Descarte os parâmetros obviamente imprecisos: hdop (precisão), adcN (é difícil determinar um padrão), odo (odômetro relativo em metros), mcc mnc cell_id e lac (seção de dados LBS), gsm_lvl (nível do sinal GSM) e assim por diante. Para esta unidade, o parâmetro J1708_eng_hrs parece o mais provável, pois não muda durante o estacionamento noturno. Em geral, também é possível usar pwr_ext. Se a ignição for digital, você pode acompanhar as alterações dos valores no bloco “I/O =” (veja mais detalhes na seção Parâmetros de entrada e saída de dados).

Variante 3

Se você já conectou a ignição, descubra o parâmetro dela pelo método descrito acima ou no manual do fabricante.

Por que o cálculo matemático mostra valores enormes?

Possíveis motivos:

  • Em alguns casos, o sistema pode considerar que a ignição da unidade estava ligada durante o intervalo sem mensagens. Ajuste o valor padrão “0 segundos” da opção Intervalo máximo entre mensagens na aba Avançadas das propriedades da unidade. A influência dessa opção no cálculo de combustível está descrita na seção Configurações adicionais.
  • Podem ter sido criados vários sensores de eficiência do motor. Verifique os valores deles. A forma mais fácil de avaliá-los é criar no relatório um gráfico simples com uma das curvas Consumo de combustível por cálculo.
Como determinar o consumo de combustível se eu sei quanto combustível a unidade consome na cidade e fora dela?

Vamos supor que o consumo de combustível seja de 10 l/100 km no ciclo urbano e de 7 l/100 km no ciclo suburbano.

  • Crie um sensor de ignição (como no exemplo acima) e defina 1 l/h para o consumo com o motor ocioso.
  • A velocidade média no ciclo urbano é de 36 km/h e, no ciclo suburbano, de 80 km/h.
  • A unidade percorre uma distância de 100 km a uma velocidade de 36 km/h em 2,8 horas. 10 l / 2,8 = 3,57. Vamos calcular o valor do coeficiente de aumento ao se deslocar na cidade: 3,57 / 1 (ocioso) = 3,57.
  • Fazendo um cálculo semelhante para o ciclo suburbano, obtemos o coeficiente igual a 5,6.
  • Crie um sensor de eficiência do motor, levando em conta que a unidade não pode consumir menos combustível do que com o motor ocioso e que ela fica parada antes do início do movimento. Como parâmetro, usamos a velocidade média (speed + # speed) / const2 e preenchemos a tabela de cálculo (manualmente ou usando o assistente da tabela de cálculo):

Observe que o último par de pontos corresponde à forma como o sistema calculava antes (o consumo de combustível era considerado constante para velocidades acima de 80 km/h). Você não precisa usar esse método: pode alterar o conjunto de pontos. Além disso, “3” neste exemplo é a velocidade mínima do detector de viagens da unidade; portanto, esse parâmetro pode ser diferente para a sua unidade.

Resultado: no nosso exemplo, o consumo médio foi calculado para a unidade. Ele foi calculado em relação à velocidade e ao tempo entre as mensagens, levando em conta os valores de operação do veículo.

Como funciona o algoritmo de cálculo matemático?

Durante o cálculo matemático, o consumo de combustível é calculado separadamente para cada par de mensagens.

O seguinte algoritmo é usado:

  1. O status de cada sensor de motor (sensores de ignição do motor, horas de motor absolutas e relativas) na mensagem atual é determinado.
  2. Para os sensores em operação, os valores indicados no campo Consumo, l/h de suas propriedades são somados.
  3. Os valores dos sensores de eficiência do motor vinculados aos sensores de motor são calculados.
  4. Os valores recebidos são somados de acordo com a fórmula k1 + (k2 - 1) + (k3 - 1) + … + (kn – 1). Dessa forma, o coeficiente é formado. Se a soma dos coeficientes for menor que 0 ou inválida, o coeficiente total é 1.
  5. Para determinar o consumo de combustível atual da unidade, o valor do ponto 2 é multiplicado pelo valor do ponto 4.
  6. O valor da mensagem anterior até a atual é multiplicado pelo valor do ponto 5.
  7. O consumo para cada par de mensagens no intervalo indicado é somado e, dessa forma, o consumo de combustível é determinado pelo cálculo matemático do consumo.
